電感器設計全解析：從結構選型到EMC布局的工程實踐?

一、電感器結構（Inductor Structures）

電感器的基本結構很簡單：將漆包線繞制在磁性芯材上即可構成電感器。但實際應用中存在多種選擇：

• 磁芯材料：鐵氧體（ferrite）、鐵粉（powdered iron）等

• 磁芯形狀：環形（toroidal）、E型（E-shaped）及其他特殊形狀

• 繞組類型：單股導線、多股絞合線（rope-type）或利茲線（Litz wire）
  工程師需根據具體應用場景選擇最合適的電感器類型。

二、電感特性與設計和矛盾

材料選擇：
納米晶材料（nanocrystalline）因寬帶頻譜特性常用于共模扼流圈（CMC），但在電機驅動或大功率開關電源（SMPS）應用中，電磁干擾（EMI）通常始于kHz頻段，此時錳鋅鐵芯（Manganese-Zinc core）更為適合。

電感量計算：
理論公式：

其中：

• n：繞組匝數

• A：磁芯截面積

• k：線圈幾何系數

• μo：真空磁導率

實際設計矛盾：
匝數增加雖可提升電感量（與匝數平方成正比），但匝間電容（turn-to-turn capacitance）也隨之增大，導致：

1. 諧振頻率向低頻偏移

2. 電容效應逐漸主導特性（尤其在20MHz以上頻段）
   這正是某些設計中電感作用微弱的主要原因。

三、案例說明：
某DC-DC轉換器采用兩級CMC濾波器（目標抑制20-30MHz噪聲），盡管CMC數據手冊顯示該頻段衰減性能良好，實測卻發現：

• 移除CMC后：20-30MHz噪聲反而降低≥6dB（電容效應主導）

• 低頻段（150kHz-1MHz）：噪聲惡化（漏感影響）
  解決方案：改用鐵氧體磁芯并減少匝數。

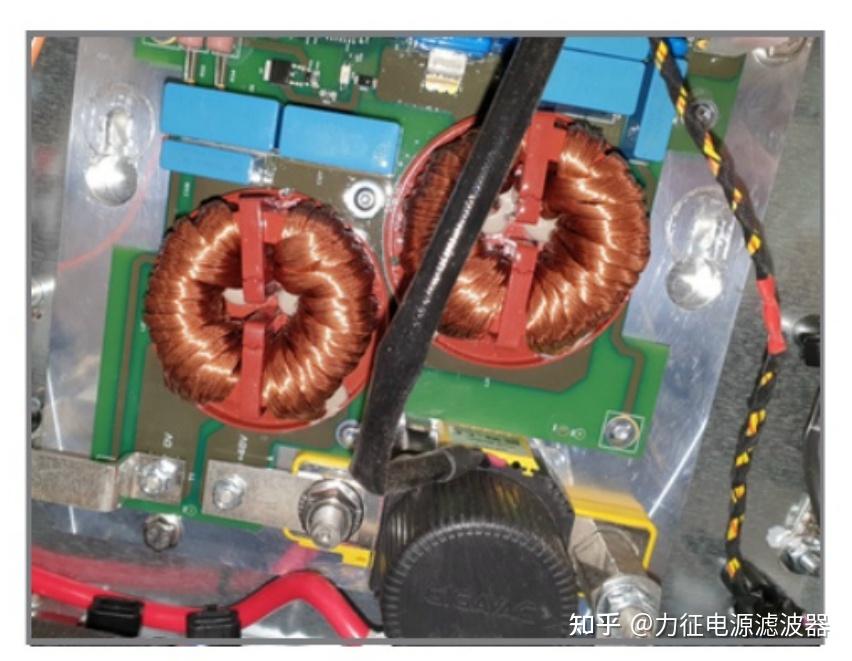

• 結構：納米晶磁芯+繩狀繞組（rope-type winding）

• 故障分析：

• 高頻失效：20MHz以上頻段因繞組電容效應失效

• 低頻依賴：150kHz-1MHz頻段漏感仍起抑制作用

四、電感布局與屏蔽規則

4.1 測試數據：

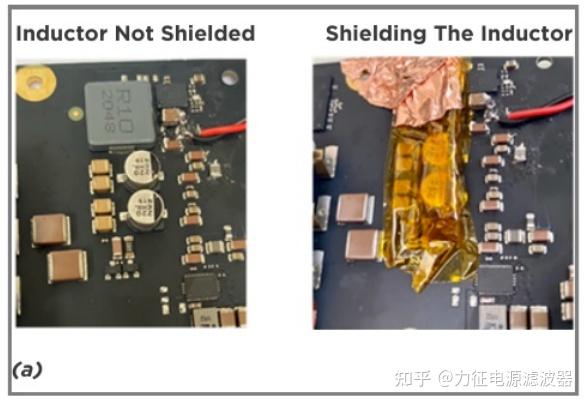

• 屏蔽效果：使用銅帶屏蔽電感后，傳導發射噪聲降低10dB

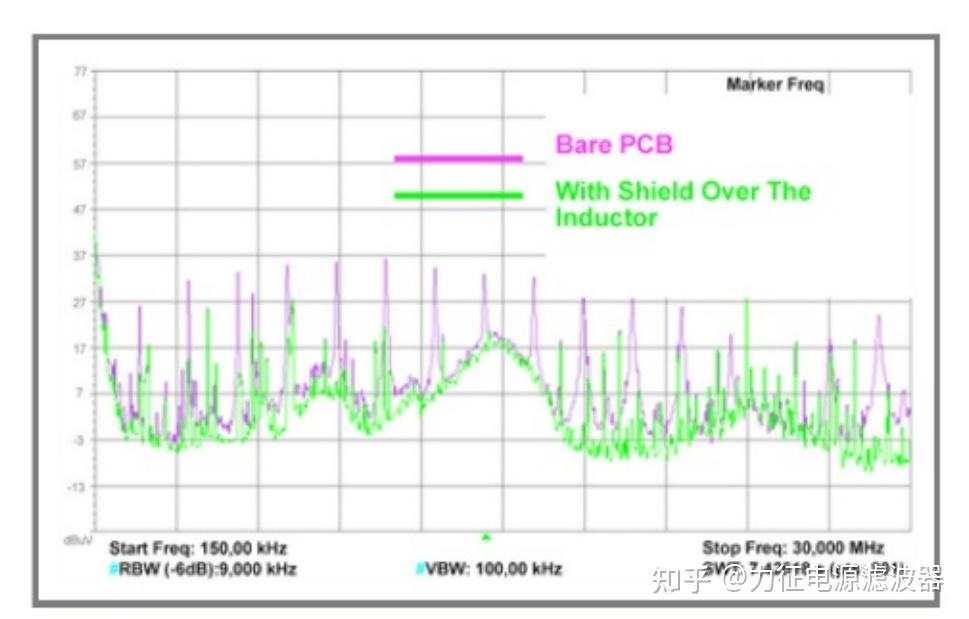

• 曲線對比：紫色（裸PCB） vs 綠色（屏蔽電感）

4.2 布局規則：

首要原則：最小化磁通泄漏（magnetic flux coupling）

• 磁場強度按1/r衰減（r為距離）

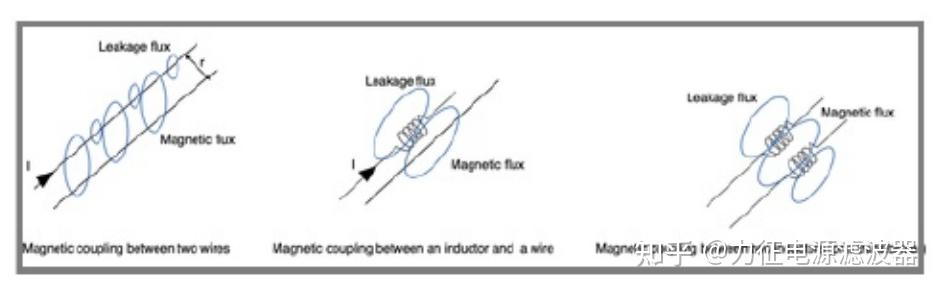

• 常見耦合機制見圖11：導線間、電感-導線間、電感-變壓器間耦合

PCB設計：

• 優先選用屏蔽電感

• 濾波電感應置于PCB"安靜側"（quiet side）

大系統（如工業電機驅動）： 電感需遠離其他線纜布局

4.3 耦合機制圖解：
① 導線間磁通泄漏 → 磁場耦合
② 電感與導線間耦合
③ 電感/變壓器間交叉耦合
