鐵氧體磁芯是什么？

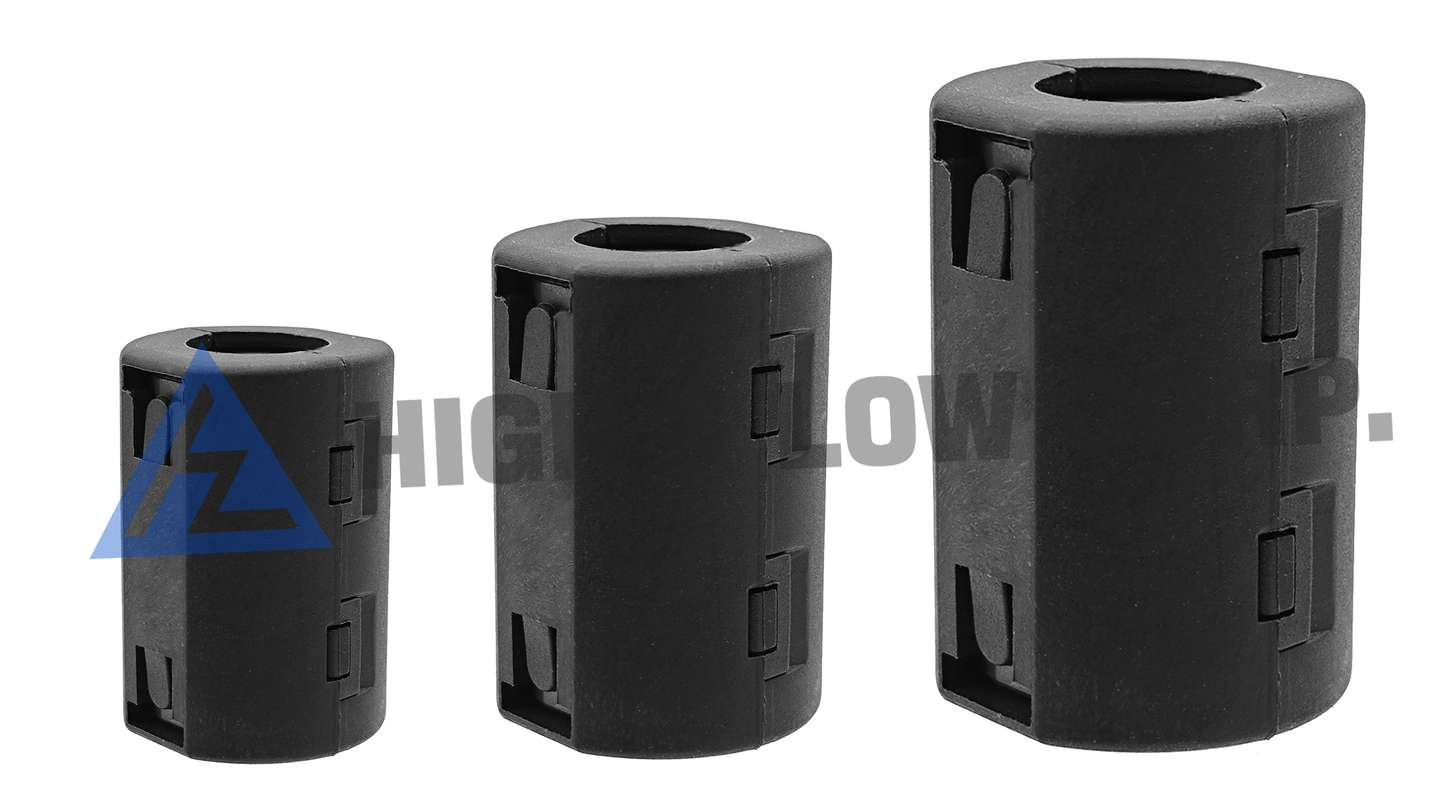

一、鐵氧體磁芯

1.材料與基本特性

· 鐵氧體材料（如錳鋅MnZn、鎳鋅NiZn）常用作電感核心材料，具有抑制電纜射頻噪聲的作用。

· 鐵氧體芯的阻抗（電感）值與穿過其的電纜匝數的平方成正比，因此多匝配置可增加阻抗，但需注意高頻下匝間電容的影響。

添加圖片注釋，不超過 140 字（可選）

2.頻率特性與選型

· 不同鐵氧體芯適用于不同頻率范圍（例如，31材料適用于10MHz至30MHz的噪聲抑制）。

· 需根據噪聲頻率選擇阻抗峰值匹配的鐵氧體芯。

3.應用場景與注意事項

· 常用于產品開發階段的故障排除，或在無法修改電路板時作為經濟有效的電磁兼容性（EMC）解決方案。

· 可應用于單根電線（差模阻抗）或一組電線（共模阻抗）。

· 多匝配置的問題：

      ①匝間電容在高頻下導致阻抗下降（如超過40MHz時三匝結構阻抗低于一匝結構）；

      ②機械限制（如汽車或航空航天領域不允許電纜彎曲半徑過小）。

· 放置位置：建議靠近電纜入口點（低阻抗連接處），必要時需實驗驗證**位置。

· 在振動環境中需固定（如用電纜扎帶），但設計合理的電感器仍是首選。

二、電阻器與濾波器的應用

1.電阻器的用途

在PCB上用作傳輸線的串聯或并聯終端（保障信號完整性）。

與電容器串聯或與電感器并聯，以抑制系統共振。

在高壓系統中：

①作為平衡電阻，確保串聯電解電容器的電壓均分，并提供放電（“放氣”）功能；

②作為阻尼電阻，吸收脈沖負載；

③用于限制涌流（防止啟動時低阻抗損壞電路，如傳感電阻被毀）。

在電機驅動等需最小化信號相移的場景中，R-C濾波器比L-C濾波器更受青睞（如電流采樣電路）。

2.濾波器設計

· 濾波器類型：通過電感和電容組合實現高通、低通或帶通濾波（如L-C、π型、T型）。

· 性能指標：以分貝（dB）衡量的衰減或插入損耗（參考CISPR 17標準）。

· 噪聲抑制：

  ①低頻段（幾千赫茲至1MHz）以差模噪聲為主；

  ②高頻段共模噪聲占主導。
