影響磁環濾波效果的因素

1.1影響磁環濾波效果的因素

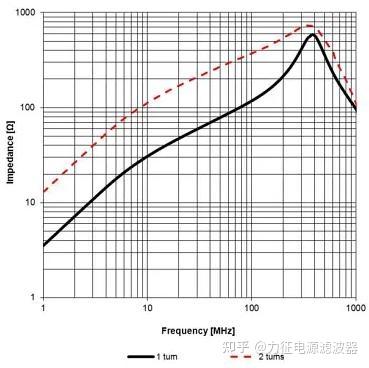

一般磁環的規格書上面都會給出匝數的頻率阻抗曲線，如下圖所示：

由圖可知，相同磁環不同繞線匝數時阻抗差異非常大，如果磁環規格書沒有給出曲線，也可以通過下面的公式簡單計算：

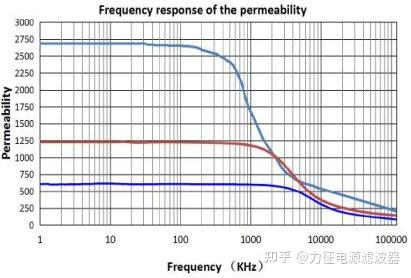

1.2 磁導率

【注意要點】：選擇磁環時應根據需要抑制的噪聲干擾頻點，選擇對應磁導率比較高。

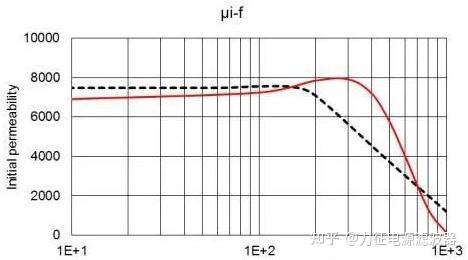

1.3 居里溫度曲線

居里溫度是讓磁環內部的磁疇解體的溫度，從上圖可以看出磁導率隨著溫度的升高而逐漸達到一個高點，當溫度再升高時磁導率開始急劇下降，下降到磁導率變?yōu)?1 時，磁環便沒有磁性，不同的磁環居里溫度點不同，尤其使用在高溫環境下的磁環，更要關注居里溫度影響，保證磁環良好的濾波性能。

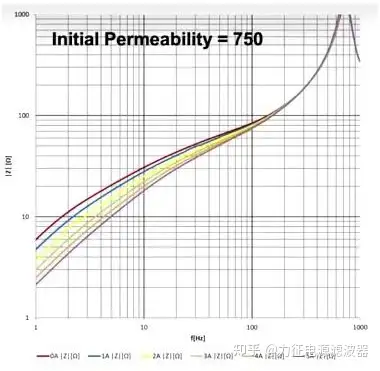

1.4 通流大小

磁環內部磁疇的分布情況，當磁環沒有磁場時磁疇的分布是一個無序的狀態，而施加 磁場時磁疇變成一個有序的狀態，那么電流增大時磁場強度也隨之增強，這樣磁疇的排列更加的緊湊，有序的磁疇更加的多，通過的磁感線就變得越密集，磁環阻抗就隨之增大。

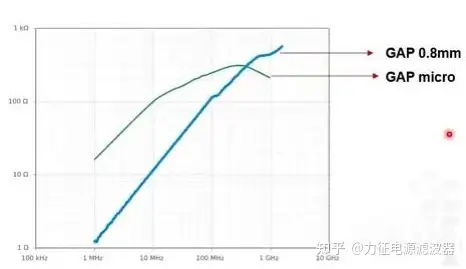

1.5 氣隙

由圖可以看出夾扣式磁環隨著頻率的不斷增加阻抗接近直線上升的趨勢，到達 1GHz 以上阻抗還是增大狀態，而 Micro 扁平磁環隨著頻率的增加會達到一個最高點，頻率再增加時阻抗會下降，尤其是 1GHz 以上頻率，因此要抑制高頻噪聲可以選夾扣式的磁環。
